TM-100恒温混匀仪采用了直流无刷电机以及微电脑控制技术，将恒温和振荡两种功能，完美地结合在一起，极大地缩短了实验操作的时间，提高了工作人员的效率。是样品孵化、催化、混匀以及保存等反应过程理想的自动化工具。TM-100恒温混匀还拥有加 热、振荡等多用途功能，满足不同用户的需求。

该仪器不附配任何模块，具体参照最后的可更换模块表，按需求联系销售选购。

产品特点

独特的防振技术支持准确、高效的混匀和温度控制，具有可编程功能。

用户可独立关闭或开启恒温、振荡、定时功能，实现一机多用，提高设备利用率。

采用金属模块，温度均匀性高，模块更换便捷。

仪器升温速度快、加热均匀、控温精准、稳定性高。

微处理器控制，保证优越的温度稳定性和均匀性。

直流无刷电机，低噪音、长寿命、免维护。

LCD液晶显示，实时显示当前温度、转速信息。

振荡转速准确、波动小。

程序运行结束，发出报警提示。

可选的断电恢复功能、开机自动运行功能，满足用户的不同需求。

结构示意

          （图片供参考，具体以实物为主）

操作指南

1. 温度、时间设置：

1) 打开电源开关，显示屏将出现如图画面，仪器进入初始化，并伴随“嘀”的声音；
2) 约3 s后，进入主界面，（例：如图所示，下图P行显示25.5为当前仪器温度，仪器即时转速

为0，S行表示上次温度设置值为37.0，转速值为1200 rpm, 10:00为上次时间设置为10 h，0 min）

3) 此时按左键或右键可以左右移动光标的位置，按上键或下键更改光标位的数字至所需数值；3 s后系统自动默认设置值（例：如图所示，设置P1程序温度为60℃，设置速度为1000，设置时间为20：00）

4) 如要关闭温度功能项，此时按左键或右键将光标移至温度下，按下键，直到温度项就显示“OFF”，用同样的方法，同样可关闭速度功能项和时间功能项。


【注】：1）时间设置为00:00表示时间为无穷大；2）温度、速度和时间三个不能同时都设置为“OFF”。

5) 把容器放在陶瓷加热圆盘中心位置。设置完成后待光标闪烁3 s，光标消失。系统自动确认设置值并保存。同时也可立即按Start/Stop键程序开始运行。

2. 运行、暂停及停止功能：

1) 按Start/Stop键立即放开，程序按当前设定值运行，当温度到达设置值后，时间开始倒计时，此时P1 行中温度显示为模块即时温度。

2) 运行过程中，短按Start/Stop键，程序运行停止，显示窗显示 PAUSE，温度保持设定值（暂停时不可设置参数且进入其他模式），再按Start/Stop键立即放开，程序接着原来时间继续运行。

3) 运行过程中，长按Start/Stop键两秒，程序暂停运行，显示窗显示 STOP，仪器停止转动和加热，时间显示为STOP，再按Start/Stop键立即放开，程序重新运行。

4) S行倒计时清零程序自动停止运行。并显示仪器的实时温度。

3. 点动运行功能：

1) 按Short/Mix键，仪器开始混匀；放开Short/Mix键仪器停止混匀，点动混匀时，显示内容如图，

2000RPM为混匀速度，023Sec为运行时间（即23 s），最长计时显示时间为999 s。

【注】：点动混匀的最高转速就是仪器的最高转速。

4. 程序的选择：

1) 开机后，出现主界面。本仪器共有 5 组默认程序，P1 到 P5。

2) 当显示窗口无光标在闪烁，短按一下上键或下键可以选择P1，P2，P3，P4，P5 中的任一程序。

5. 多点运行模式：

多点运行模式是在单点模式基础发展出来的，可以有多个温度，多个时间的运行模式。多点运行模式操作如下：

1) 在主界面时按下Multi step 键，程序出现如图界面。2→1，2表示预设循环次数，1 表示运行

在第几个循环。1-2-3-4-5：表示程序P1，P2，P3，P4，P5 的运行链表。下图为多点运动界面。

2) 程序的选择并设置。当无光标闪烁按上键或下键选择程序并设置。

3) 设置需要的温度。按左键或右键更改光标位的数字至所需数值；3 s后自动默认设置值（例：

如图所示，设置 P2 程序温度为 60℃，转速为1000 rpm，设置时间为1 h，0 min）。

4) 同样的方法设置需要的转速。

5) 同样的方法设置需要的定时时间。

6) 多点运行链表的程序增加和删除。在某一程序中，将温度和转速都设置成 OFF，光标停止闪烁后，该程序在链表中自动删除,。反之，光标停止闪烁后，该程序会自动加入程序链表中。

7) 多点运行的启动和停止：按Start/Stop键仪器开始运行。此时“Stop”标志会变为“RUN”, 这表示设备正在向目标温度加热升温或自然降温，再次按下Start/Stop键，多点运行暂停，长按Start/Stop键停止，无论暂停还是停止，重复按下Start/Stop键可恢复运行。当系统到达设置的温度后，时间开始倒计时。

6. 系统菜单：

为了更好的掌握本机器的使用，仪器特别设计了“系统菜单”，本功能适合对机器比较熟悉的用户，系统菜单提供开机自动运行，结束后保持温度，断电自动恢复，开机自动预热功能，多点运行循环次数，温度校准，恢复出厂设置等功能。开机后按Menu键即进入系统菜单，系统菜单默认都是DISABLE。


1) 开机自动运行功能：在主界面按下Menu键，按上或下键选择开机自动运行功能界面，再按

Start/Stop键进入，按上或下键选择 ENABLE，DISABLE，最后按Start/Stop键确认并保存。

2) 启用 RTF 功能：在主界面按下Menu键，按上或下键选择RTF 功能选择界面，再按Start/Stop键进入，按上或下键选择 ENABLE，DISABLE，最后按Start/Stop键确认并保存。

RTF ENABLE 系统在程序运行结束后，仍旧保持模块的温度。

RTF DISABLE 系统在程序运行结束后，模块开始自然冷却。

3) 断电自动恢复功能：在主界面按下Menu键，按上或下键选择开机断电自动恢复功能选择（PFAR）界面，再按Start/Stop键进入，按上或下键选择 ENABLE，DISABLE，最后按Start/Stop键确认并保存。

4) 断电自动恢复功能：在主界面按下Menu键，按上或下键进入多点运行循环次数设置界面，再按Start/Stop键进入，按上或下键设置调整预热的温度，长按下键可以关闭 AUOT-H 功能。

5) 多点运行循环次数设置：在主界面按下Menu键，按上或下键选择进入开机自动预热功能选择

（MUTI-CYCLE）界面，再按Start/Stop键进入，按上或下键设置多点运行的循环次数。

6) 恢复出厂设置：在主界面按下Menu键，按上或下键选择进入恢复出厂设置界面（RESET）界面，再按Start/Stop键进入，按上或下键选择 ENABLE，DISABLE。

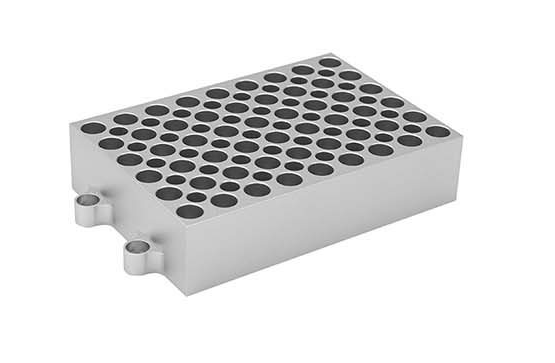

更换模块

1) 打开模块的透明盖，用内六角扳手逆时针方向拧出模块的4个 M4 内六角螺钉。

2) 取下螺钉，用 M4 塑料提手将模块从主机上拿下。

3) 取另一型号的模块，平稳放置在主机上，模块上安装孔和主机的安装孔对齐。

4) 将螺钉放入安装孔内上，将4个 M4 螺钉用内六角扳手顺时针方向将新换上的金属模块固定在仪器上。

注意事项

1. 本仪器使用时电源线上不要压任何东西。不要将电源线置于人员走动的地方。电源线插拔时一定要手持插头。插头插入时应确保插头完全插入插座，拔出插头时不要硬拉电源线。金属模块在正常操作过程中，其温度也可能会变得很高，有造成烫伤或使液体沸腾而出的可能性，因此在整个操作过程中严禁用身体的任何部位接触，以免烫伤！

2. 仪器要放在平整稳定的平台上。使仪器保证干燥清洁。本仪器应放在湿度低、灰尘少并远离水源和避免阳光及强光源直射的地方，室内应通风良好，无腐蚀性气体或强磁场干扰、远离暖气、炉子以及其它一切热源。不要将仪器安放在潮湿或灰尘较多的地方。

3.  停止工作时应关闭电源，长时间不使用本仪器时，应拔下电源插头，并用软布或塑料纸覆盖仪器以防止灰尘进入。

4.  在下列情况下，应立即将仪器的电源插头从电源插座上拔掉，并与供应商联系或请经过培训的维修人员进行处理：

a. 有液体洒落进仪器内部；

b. 仪器经雨淋或水浇；

c. 仪器工作不正常，特别是有任何不正常的声音或气味出现；

d. 仪器掉落或外壳受损；

e. 仪器功能有明显变化。

技术参数

故障分析与处理

可更换模块

【注】：该仪器不附配任何模块，请参照上表，按需求联系销售选购。
