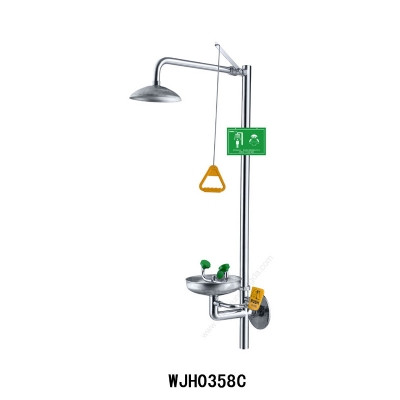

WJH0358C接墙式不锈钢紧急冲淋洗眼器

WJH0358C接墙式不锈钢紧急冲淋洗眼器

WJH0358C接墙式不锈钢紧急冲淋洗眼器,主要材料:304不锈钢,表面高亮度抛光。用G½“球阀和G¾“球阀分别控制冲淋和洗眼,操作方便,启闭快速,密封可靠。
2.洗眼器的出水流量可自行调节,由流量调节阀控制(调节方法见安装与调试)。

WJH0358C接墙式不锈钢紧急冲淋洗眼器

主要材料   304不锈钢

性能参数
公称压力  密封压力 工作压力     喷淋流量L/min   洗眼流量L/min   适用条件
0.4MPA    0.45MPA  0.20~0.40MPA    ≥75.5     ≥11.4      常温纯水或符合卫生标准用水

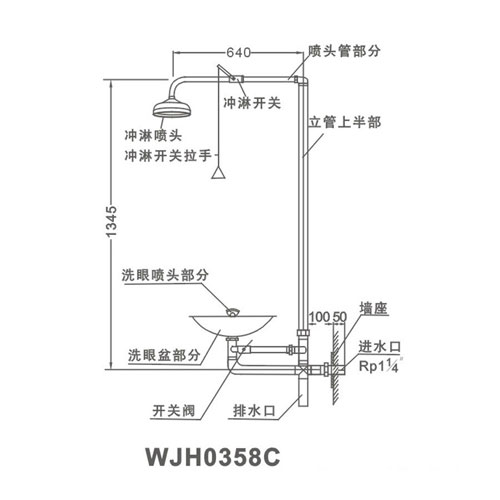

结构
1.用G?”球阀和G?”球阀分别控制冲淋和洗眼,操作方便,启闭快速,密封可靠。
2.洗眼器的出水流量可自行调节,由流量调节阀控制(调节方法见安装与调试)。
3.洗眼管路设有渗水孔,以排空洗眼喷头内残留水,利于管路清洁卫生和防冻(洗眼时有一部分水由此孔排入下水管,不影响使用效果)


WJH0358C接墙式不锈钢紧急冲淋洗眼器

安装与调试
a.安装前须复验产品型号、合格证、使用说明书、装箱清单。
b.安装位置应距事故易发地15米以内,以跑步速度10秒钟以内能够到达冲洗之处。
c.安装墙座:根据墙座螺孔位置打好M10膨胀螺栓底孔,将进水口与进水管道连接,然后用膨胀螺栓将墙座紧固。
d.连接墙座与下半部:用由任将墙座与下半部连接锁紧(内装由任母垫)。
e.安装上半部:用由任将上半部与下半部连接锁紧(内装由任母垫)。
f.安装冲淋管路:将冲淋喷头旋紧在喷头管弯头处(内装入G?″网垫),再将喷头管G?″螺纹处缠绕生料带,与上半部G?″螺纹处连接,调正位置,用锁母锁紧;把冲淋拉杆穿入冲淋球阀连杆的孔内,安装垫片和开口销。
g.安装洗眼盆部分:在洗眼盆下水口螺纹处缠绕生料带,与下半部G1?”螺纹处连接旋紧。
h.安装洗眼双喷头部分:将G?″过滤网胶垫放入锁母内,与G?″接管连接旋紧。
i.接通进水管、排水管:检查各开关是否灵活、到位,有无卡阻现象。
j.流量调节阀的调整方法:双喷头两管中间为流量调节阀,出厂时已调试好。但由于供水压力、流量的差异,安装时可现场重新调节,调节到人眼适宜流量。调节方法:旋下顶部防护帽,用一字螺丝刀调整调节阀杆,顺时针方向旋转,流量减小。逆时针方向旋转,流量增大。

使用提示
1.本产品在0℃以上环境使用,若0℃以下使用需进行管路防冻维护;
2.安装前,请预先将进水管路冲洗干净;
    3.建议在进水管路安装进水控制阀,使用完毕,先关闭进水控制阀,待主体内的水排完后再关闭洗眼阀门。


使用方法
使用前,先打开进水控制阀
1.需要冲淋时,向下拉冲淋开关拉手,冲淋阀门开启(开启角度90°),向上推冲淋开关拉手,冲淋阀门关闭。(球阀连杆在球阀上方45°为关闭状态,下方45°为开启状态)
2.需要洗眼时,按顺时针方向推动推板,洗眼阀开启(开启角度90°),洗眼喷头即出水;按逆时针方向拉回推板则洗眼阀关闭,停止出水。

维护与保养
1.只允许事故发生时应急使用,平时严禁作洗浴使用。应规定规章制度和巡检,以杜绝违章或作为经常性洗澡、洗手用具,导致不应有的事故
2.每周应进行一次以上的综合检试,以检验装置的可靠性、有效性,以保证事故发生时应急有效使用,可靠的提供人身安全与卫生保护。本产品不是医疗设备,只起应急冲洗和降低有害物质对人体的损害。
3.发生事故时,受害人须根据有害物质的侵害程度进行选择冲洗时间。其间准备应急抢救措施。

WJH0358C接墙式不锈钢紧急冲淋洗眼器WJH0358C接墙式不锈钢紧急冲淋洗眼器
